Mother-Board
miércoles, 21 de agosto de 2013

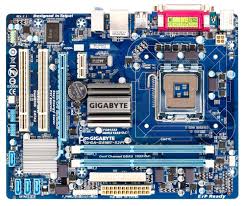

Mother-Board
Mother-Board Nº1 (Conectores)
Conectores
Todos los mother-board poseen un panel trasero con conectores: Para mouse y teclado (Puertos USB) Impresora-centronics (Conector paralelo), Red ethernet (Conector RJ45) Puerto de audio (conector VGA, DVI, HDMI) Mic, línea, auriculares, parlantes (RS232)
Mother-Board Nº2 (Socket)
Socket
Aquí se coloca el microprocesador. Su forma y cantidad de pines depende de la marca y modelo del microprocesador.
Mother-Board Nº4 (Conectores IDE)
Conectores IDE
En estos conectores se conectan los discos rígidos y las unidades de lectura y escritura de CDs y DVDs. Permite conectar hasta 2 unidades por conector y están siendo reemplazados actualmente por los conectores SATA.
Mother-Board Nº5 (Conectores SATA)
Conectores SATA
Son los usados actualmente en lugar de los IDE. Permiten velocidades de transferencia 4 veces más rápido. Velocidad de transferencia tipicas:
IDE - 133mb/s
SATA - 160mb/s
SATA 2 - 300mb/s
SATA 3 - 600mb/s.
Mother-Board Nº6 (Conector de alimentación)
Conector de alimentación
Mediante este conector se suministran al motherboard las diferentes tensiones de alimentación provenientes de la fuente. Antes eran AT, ahora son ATX.
Mother-Board Nº7 (BIOS)
BIOS
Este chip alberga el software básico del motherboard que le permite al SO comunicarse con el hardware. Entre otras cosas el BIOS controla la forma en que el motherboard maneja la memoria, los discos duros y mantiene el reloj en hora. El BIOS contiene 2 tipos de memoria: Una ROM y una memoria RAM.
Mother-Board Nº8 (Chipset Northbridge)
Chipset Northbridge
Es un circuito integrado que se encarga del control del bus de datos y la memoria. Justamente sirve de conexión entre el motherboard, el microprocesador y la memoria. Por eso su nombre de puente. La tecnología de fabricación del north bridge es muy avanzada y es comparable a la del propio microprocesador. Por ejemplo: Si debe encargarse del bus frontal de alta velocidad deberá manejar frecuencias de 400 a 800 Mhz. Por eso este chip suele llevar un disipador y en algunos casos también un ventilador.
Mother-Borad Nº9 (Conectores al Gabinete)
Conectores al gabinete
Aquí se conectan los comandos e indicadores que se encuentran en el frente del gabinete: Led de encendido, Botón de encendido, botón de Reset, led que indica el acceso a datos en el disco rígido, etc.
jueves, 15 de agosto de 2013
Mother-Board N°10 (Chipset South Bridge)
Chip set South Bridge
Mother-Board N°12 (Slot PCI)
Slot PCI
Mother-Board N°13 (Slot AGP)
Slot AGP
Mother-Board N°14 (Form Factor)
Form Factor
El factor de forma indica las intenciones y el tamaño de la placa, lo que se vincula con el gabinete específico. También establece la posición de los anclajes y la distribución de los componentes (slot de expansión, ubicación de los bancos de memoria, del zócalo del microprocesador, etc)
Los formatos obsoletos y los formatos en uso el ATX, MICROATX, ETX FLEX.
jueves, 8 de agosto de 2013
Mother-Board N°15 (North Bridge)
North Bridge
La tecnología de fabricación de fabricación del north bridge es muy avanzada y es comparable a la del propio microprocesador. Por ejemplo, si debe encargarse del bus frontal de alta velocidad deberá manejar frecuencias de 400Mhz a 800Mhz (1 ciclo por segundo = 1 Hz). Por eso, este chip suele llevar un disipador y en algunos casos, también un ventilador.
Mother-Board N°16 (South Bridge)
South Bridge
La conexión entre los puentes norte y sur se realizaba a través del Bus PCI pero recientemente los fabricantes de motherboard han empezado a usar Buses especialmente dedicados que permiten una transferencia de datos directa y sin interferencia entre los dos puentes. El problema es que la vieja conexión PCI tiene un ancho de banda de solo 133Mbps (megabit por segundo) y quedó insuficiente para la velocidad de los dispositivos actuales. Solamente teniendo en cuenta que los discos rígidos actuales rondan los 100Mbps y si le agregamos las transferencias de las placas que están colocadas en lo Slots PCI y los puertos USB 2.0 vemos que el Bus PCI se encuentra congestionado. Por ejemplo, el Chip SET i1810 de INTEL incorporó un pequeño Bus de 8 bit (1 byte) para interconectar ambos puentes.
Mother-Board N°17 (Bus)
BUSES
Constituyen físicamente pistas de cobre de los circuitos impresos que intercomunican eléctricamente los dispositivos montados sobre el mother-board (microprocesador, RAM, Bios, puertos, etcétera).
Los buses de un Mother-board se pueden dividir en:
• Bus de datos:
Transporta los datos o instrucciones en forma de pulsos eléctricos desde y hacia el microprocesador. Dependiendo del sistema y del microprocesador, este Bus tendrá una cantidad de líneas llamada "ancho del bus". Las primeras PC tenían buses de 8 Bits (8 lineas) y en la actualidad puede llegar a 64 bits.
El bus de direcciones determina cuál es el origen y destino de los datos. Cada dispositivo y cada disposición de memoria dentro de lo que se llama el mapa de memoria Las direcciones no se pueden
repetir.
A continuación elementos que están efectivamente montados sobre la placa.
PCI
USB 1.1 - 2.0 - 3.0
ISA IDE
SATAI - II - III
PCI express
•Bus de control.El ancho del bus es la cantidad de lineas por las que circulan los datos. Se mide en Bits
Velocidad máxima de transferencia: Se mide en bitsxseg (bps).
Frecuencia del Clock o Reloj: se mide en ciclos/segundo=1/hertz
Cantidad máxima de dispositivos permitidos: se mide en cantidad.
El sistema puede componerse además por dispositivos que se conectan a la placa mediante sócalos o ranuras de expansión que también deben interconectarse. Entonces las placas de expasión que se conectan a estas ranuras se integran al sistema. Cada tipo de ranura de expansión se conecta a un bus particular con características propias. por ejemplo, los Slot PCI express y AGP.
BUS PCI (Peripherical Componen Interface)
El bus PCI posee un conector blanco de aproximadamente 8.5 cm de largo. Tiene una ranura para la correcta colocación de las placas. Fue desarrollado por INTEL y luego adoptado pro la industria. Actualmente, en este slot se conectan placas de expansión como:
- Placas de red.
- Placas de audio.
- Módem telefónico.
- Sintonizadoras de TV.
- Placas de adquisición de datos.
- Placas de ampliación de puertos USB.
Cantidad máxima de dispositivos: 10.
Ancho del bus: 32 o 64 bits (seleccionable)
Frecuencia del clock: 33 Mhz
Velocidad de trnasferencia:
133 Mbs___32 bit
266 Mbs___64 bit
BUS PCI EXPRESS
El bus PCI express se comenzó a desarrollar entre los años 1999 y 2001. Durante su desarrollo tuvo varios nombres como "System I/O", "INFINIBAND", "3GIO", "ARAPHAOE". Finalmente, subdesarrollo, terminó en manos de un grupo denominado PCI-SIG (Peripherical Component Interface-Special Interest Group), que es una organización sin fines de lucro, que tiene como asociados a empresas fabricantes de hardware.
EL bus PCI presenta mejores características de flexibilidad y velocidad como son a transmisión en serie y el sistema de conexión punto a punto.
La transmisión en serie es una de las interfaces más antiguas de la PC (RS232), que sigue presente en los mother-board actuales. La interfaz RS232 ha sido reemplazada por una superior como la USD. la transmisión de datos en el bus PCI Express, justamente se realiza en serie, es decir que los datos van pasando bit a bit uno detrás del otro, mientras que en las interfaces en paralelo, los datos viajan por varios cables a la vez. Actualmente se privilegia el uso de interfaces serie porque utilizan menos tensión, generan menos interferencias eléctricas y permiten alcanzar mayores velocidades sin pérdida de información, además son más simples y permiten un diseño más compacto. La conexión punto a punto quiere decir que la comunicación entre un dispositivo y otro es directa, lo que perite un aprovechamiento total del ancho de banda, puesto que cada dispositivo se comunicará con otro sin que nada interfiera en su camino.Por ejemplo, dijimos que el puerto PCI estándar tiene todos los conectores conectados en paralelo, por lo que comparten el ancho de banda del bus (133Mbps).
En el sistema PCI express la conexión de los conectores de expansión con el chip-set se realiza mediante un módulo llamado switch (muchas veces incluido en el puente sur).
Podemos comparar el bus PCI express y el PCI haciendo una analogía con los concertadores de red. En un Had los datos que quieren pasar de una máquina a otra deben pasar por todas las que estén entre un puerto y otro hasta que encuentren el destino correcto, mientras que en un switch tiene una "inteligencia" que le permite saber la dirección de cada máquina conectada y envía los datos directamente desde una hacia la otra sin pasar por ningún cuerpo. La conexión básica PCI express(x1) consta de solamente cuatro cables: dos para la transmisión de datos en un sentido y dos para el otro. Cada uno de ellos trabaja a una frecuencia de 2 GHz, lo que permite una transferencia de datos de 2Gbs, lo que equivale a 256 Mbps.
Debemos considerar que esos 256 Mbps se transmiten en un sólo sentido y que si contamos también el otro sentido, alcanzamos los 512 Mbps, que es una cifra nada despreciable comparada con los 133 Mbps del puerto PCI.
Gracias a esta característica de contar simplemente con cuatro cables es que ahora los diseños del mother-board son más sencillos y compactos. La ranura PCI Express x4 tiene cuatro pares de conectores y la PCI Express x16 tiene dieciséis pares de conductores.
SSD:
USB:
Placa de video:
BUS FRONTAL (Front Side Bus-FSB)
Antiguamente, sólo existía un bus de datos y el micro procesador accedía a la RAM y a la memoria caché a través de él. Para optimizar el desempeño, intel introdujo el DIB (Dual Independet Bus) que permite que el microprocesador acceda a la memoria caché a través del Backside Bus y a los datos de la memoria RAM a través del Frontside Bus. Regularmente, la velocidad del microprocesador de determina aplicando un factor de multiplicación a la frecuencia del micro FSB. Por ejemplo, si aplicamos un factor de multiplicación de 5 a un FSB que está trabajando a 100 MHz, de obtiene una velocidad de micro procesamiento de 500 MHz. Este procedimiento se conoce como OVERCLOKING. En algunos mother-board esto se hacía cambiando la posición de un puente (jumper) y hoy en día se hace desde el Set Up.
Norma
|
Ancho del bus (bits)
|
Velocidad del bus (MHz)
|
Ancho de banda (MB/seg.)
|
ISA 8 bits
|
8
|
8,3
|
7,9
|
ISA 16 bits
|
16
|
8,3
|
15,9
|
Arquitectura estándar industrial extendida
(EISA, Extended Industry Standard Architecture)
|
32
|
8,3
|
31,8
|
Bus local
VESA (VESA Local Bus)
|
32
|
33
|
127,2
|
PCI 32 bits
|
32
|
33
|
127,2
|
PCI 64 bits 2,1
|
64
|
66
|
508,6
|
AGP
|
32
|
66
|
254,3
|
AGP (Modo x2)
|
32
|
66x2
|
528
|
AGP (Modo x4)
|
32
|
66x4
|
1056
|
AGP (Modo x8)
|
32
|
66x8
|
2112
|
ATA33
|
16
|
33
|
33
|
ATA100
|
16
|
50
|
100
|
ATA133
|
16
|
66
|
133
|
ATA serial (S-ATA, Serial ATA)
|
1
|
180
|
|
ATA serial II (S-ATA2, Serial ATA II)
|
2
|
380
|
|
USB
|
1
|
1,5
|
|
USB 2,0
|
1
|
60
|
|
FireWire
|
1
|
100
|
|
FireWire 2
|
1
|
2660
|
200
|
SCSI-1
|
8
|
4,77
|
5
|
SCSI-2 - Fast
|
8
|
10
|
10
|
SCSI-2 - Wide
|
16
|
10
|
20
|
SCSI-2 - Fast Wide 32 bits
|
32
|
10
|
40
|
SCSI-3 - Ultra
|
8
|
20
|
20
|
SCSI-3 - Ultra Wide
|
16
|
20
|
40
|
SCSI-3 - Ultra 2
|
8
|
40
|
40
|
SCSI-3 - Ultra 2 Wide
|
16
|
40
|
80
|
SCSI-3 - Ultra 160 (Ultra 3)
|
16
|
80
|
160
|
SCSI-3 - Ultra 320 (Ultra 4)
|
16
|
80 DDR
|
320
|
SCSI-3 - Ultra 640 (Ultra 5)
|
16
|
80 QDR
|
640
|
jueves, 30 de mayo de 2013
Trabajo Práctico Nº2: Ejercicio Nº8
Consumo PC
Consumo aproximado: 900W
Trabajo Práctico Nº2: Ejercicio Nº7
Consumo PC
Cpu con: Mother board con intel core i5, 4gb de RAM, Placa de video de 1gb, Disco rígido 1tb(7200RPM) Lectograbadora CD/DVD.
Consumo aproximado: 450W
Trabajo Práctico Nº2: Ejercicio Nº17
Consumo secador de pelo
Nivel de velocidad Nivel de calor Amperaje Potencia
1 0 0,27A 57,2 W
2 0 0,43A 94,6 W
1 1 2,03A 446,6 W
1 2 3,82A 847,0 W
2 1 3,74A 824,9 W
2 2 6,91A 1520,0W
miércoles, 29 de mayo de 2013
Trabajo práctico Nº3: Ejercicio Nº7
Uninteraptible power suply
Un UPS (Uninteraptible power suply) es una fuente de suministro eléctrico que posee una batería con el fin de seguir dando energía a un dispositivo en el caso de interrupción eléctrica. Los UPS son llamados en español SAI (Sistema de alimentación ininterrumpida).
Los UPS suelen conectarse a la alimentación de las computadoras, permitiendo usarlas varios minutos en el caso de que se produzca un corte eléctrico. Algunos UPS también ofrecen aplicaciones que se encargan de realizar ciertos procedimientos automáticamente para los casos en que el usuario no esté y se corte el suministro eléctrico.
Tipos de UPS
* SPS (standby power systems) u off-line: se encarga de monitorear la entrada de energía, cambiando a la batería apenas detecta problemas en el suministro eléctrico. Ese pequeño cambio de origen de la energía puede tomar algunos milisegundos.
* UPS on-line: evita esos milisegundos sin energía al producirse un corte eléctrico, pues provee alimentación constante desde su batería y no de forma directa. El UPS on-line tiene una variante llamada by-pass.
Componentes típicos de los UPS
* Rectificador: rectifica la corriente alterna de entrada, proveyendo corriente continua para cargar la batería. Desde la batería se alimenta el inversor que nuevamente convierte la corriente en alterna. Cuando se descarga la batería, ésta se vuelve a cargar en un lapso de 8 a 10 horas, por este motivo la capacidad del cargador debe ser proporcional al tamaño de la batería necesaria.
* Batería: se encarga de suministrar la energía en caso de interrupción de la corriente eléctrica. Su capacidad, que se mide en Amperes Hora, depende de su autonomía (cantidad de tiempo que puede proveer energía sin alimentación).
* Inversor: transforma la corriente continua en corriente alterna, la cual alimenta los dispositivos conectados a la salida del UPS.
* Conmutador (By-Pass) de dos posiciones, que permite conectar la salida con la entrada del UPS (By Pass) o con la salida del inversor.
UPS on line Gama Sonic LS 3KVA - Protege 10 PC
Marca: Gama Sonic
Categoría: UPS y estabilizadores
Precio aproximado: $ 1.280.000
- Control con microprocesador.
- Sistema on-line doble conversión.
- Tiempo de conmutación nulo.
- Tipo autonomía extendida.
- Indicación de estado por displays digital.
- Protección total contra corto circuitos y descargas de línea.
- Protección total contra transitorios y ruido de línea.
- Alarma sonora y en displays.
- Para proteger 10 PC con impresora y un scanner.
- Protección de internet y línea telefónica.
- Software de comunicación con la PC y shutdown.
- Cargador para batería externa de 96 volt (corriente de carga 4A).
- Forma de onda senoidal pura.
Detalles Técnicos:
- Potencia: 3000VA/2100W.
- Modo de Funcionamiento: On Line.
- Cant. de Computadoras: 10.
- Tensión de Entrada: 115Vca - 300Vca.
- Tensión de Salida: 220 Vca+/-1%.
- Tipo de Batería: Externas 96Vcc.
- Cant. de Baterías: 8.
- Temperatura de Trabajo: 0ºC a 40ºC.
- Dimensiones (mm): 192 x 460 x 340.
- Peso (kg): 16,5.
Ups 6000va 6kva On Line Eaton 10 Minutos Edx6000h Edx Serie
Precio aproximado: $ 13.999
Trabajo práctico Nº 3: Ejercicio Nº14
Disyuntor Termomagnético
Un interruptor termomagnético o llave térmica, es un dispositivo capaz de interrumpir la corriente eléctrica de un circuito cuando ésta sobrepasa ciertos valores máximos. Su funcionamiento se basa en dos de los efectos producidos por la circulación de corriente eléctrica en un circuito: el magnético y el térmico (efecto Joule). El dispositivo consta, por tanto, de dos partes, un electroimán y una lámina bimetálica, conectadas en serie y por las que circula la corriente que va hacia la carga.
No se debe confundir con un interruptor diferencial o disyuntor.
Al igual que los fusibles, los interruptores magnetotérmicos protegen la instalación contra sobrecargas y cortocircuitos.
Funcionamiento :
Este nivel de intervención suele estar comprendido entre 3 y 20 veces la intensidad nominal (la intensidad de diseño del interruptor magnetotérmico) y su actuación es de aproximadamente unas 25 milésimas de segundo, lo cual lo hace muy seguro por su velocidad de reacción.Al circular la corriente por el electroimán, crea una fuerza que, mediante un dispositivo mecánico adecuado (M), tiende a abrir el contacto C, pero sólo podrá abrirlo si la intensidad I que circula por la carga sobrepasa el límite de intervención fijado.
Esta es la parte destinada a la protección frente a los cortocircuitos, donde se produce un aumento muy rápido y elevado de corriente.
La otra parte está constituida por una lámina bimetálica (representada en rojo) que, al calentarse por encima de un determinado límite, sufre una deformación y pasa a la posición señalada en línea de trazos lo que, mediante el correspondiente dispositivo mecánico (M), provoca la apertura del contacto C.
Esta parte es la encargada de proteger de corrientes que, aunque son superiores a las permitidas por la instalación, no llegan al nivel de intervención del dispositivo magnético. Esta situación es típica de una sobrecarga, donde el consumo va aumentando conforme se van conectando aparatos.
